Cylindre européen : dimensions et compatibilité

Un cylindre acheté trop court ne laisse pas passer la clé, un cylindre trop long dépasse de la porte et offre une prise inutile. Les dimensions d’un cylindre européen se lisent pourtant selon une règle simple, à condition de savoir depuis quel repère on mesure et dans quel ordre on annonce les cotes. Cette pièce, aussi appelée barillet à profil européen, équipe la grande majorité des serrures posées en France depuis plusieurs décennies : la comprendre évite un achat inutile et, plus encore, une faiblesse installée en toute bonne foi.

Ce que désigne exactement le profil européen

Le profil européen décrit la silhouette du corps du cylindre, reconnaissable à sa forme de poire ou de trou de serrure inversé. Cette normalisation de la forme permet à un même cylindre d’entrer dans des serrures de fabricants différents, ce qui explique sa domination sur le marché résidentiel. À l’intérieur, un rotor porte les goupilles et tourne quand la bonne clé aligne les lignes de coupe ; ce rotor entraîne un panneton, la petite came métallique qui commande le mécanisme de la serrure.

Le corps est traversé par un perçage recevant une vis de fixation, généralement une vis de 5 mm de diamètre engagée depuis la tranche du vantail. Ce perçage sert de repère universel : c’est l’axe de cette vis qui sépare les deux cotes annoncées par le fabricant. Tout le vocabulaire des dimensions découle de là, et négliger ce détail conduit à commander un modèle inadapté.

Sur une porte d’entrée classique, le cylindre commande une serrure encastrée, souvent multipoint. Le rapport entre les deux pièces est développé dans notre article consacré à la serrure multipoint et à son nombre de points : le barillet reste le premier maillon sollicité, quel que soit le nombre d’ancrages.

Cylindre européen : relever les dimensions sans erreur

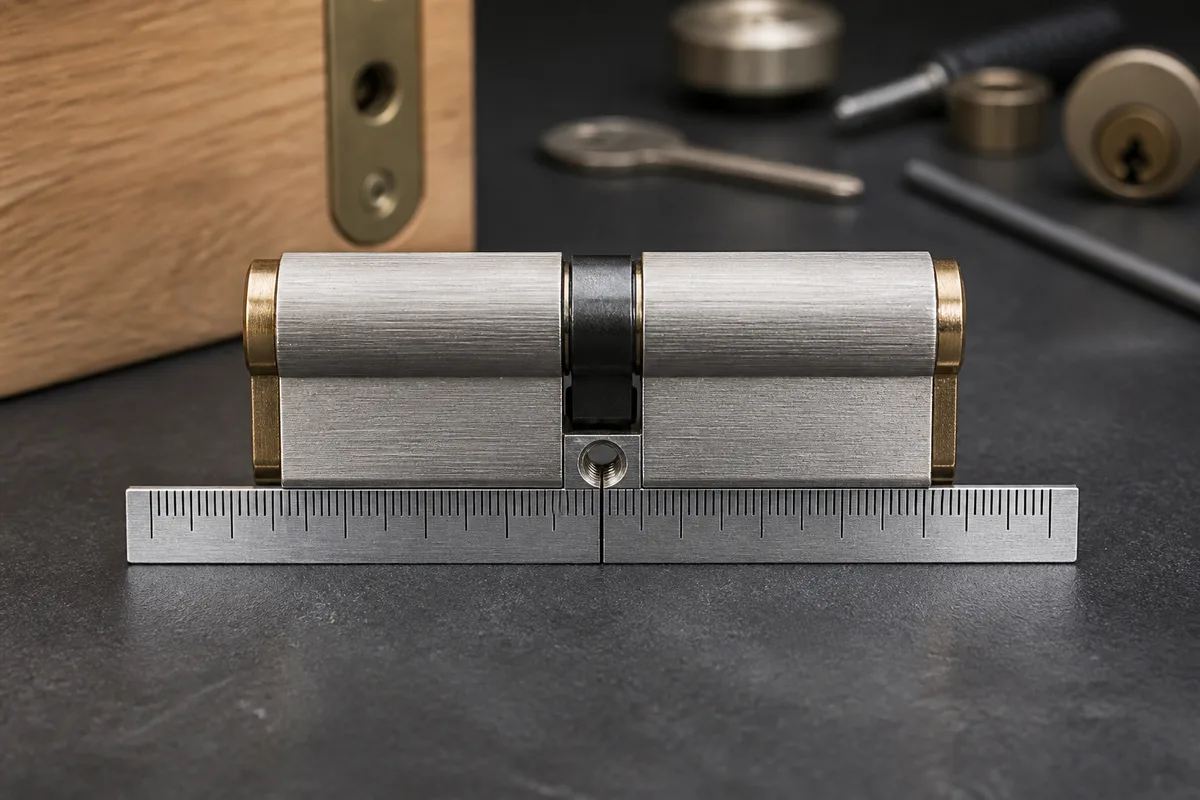

Le cylindre européen se mesure de part et d’autre de l’axe de la vis de fixation, par pas de 5 mm. On obtient donc deux nombres, par exemple 30x40, dont la somme donne la longueur totale, ici 70 mm. Sur un cylindre à double entrée, la cote minimale d’un côté est de 30 mm : en dessous, la place manque pour loger les goupilles et le mécanisme ne tient plus.

Pour relever ces mesures, la méthode la plus fiable consiste à démonter le cylindre après avoir retiré la vis de fixation, puis à mesurer chaque côté depuis le centre du perçage jusqu’à l’extrémité. À défaut, on peut mesurer porte fermée, depuis la tranche du vantail, en additionnant l’épaisseur de la garniture ou de la rosace éventuelle. La marge d’erreur augmente alors, et un demi-centimètre suffit à changer de référence.

Une précaution s’impose sur les portes équipées d’une plaque de propreté ou d’un blindage : la surépaisseur ajoutée peut atteindre plusieurs millimètres de chaque côté. Un cylindre commandé sur la seule épaisseur du vantail se retrouve alors trop court, la clé n’entraîne plus le panneton et la serrure semble cassée sans l’être.

Les cotes courantes et leur usage

Ces combinaisons couvrent l’essentiel des situations résidentielles françaises. Les fabricants proposent des cotes intermédiaires par pas de 5 mm, et certains modèles autorisent un réglage limité par ajout ou retrait d’entretoises. Le tableau se lit comme une aide au repérage, pas comme une prescription : seule la mesure réelle de l’ouvrant fait foi.

Une variante mérite d’être signalée : le demi-cylindre. Il ne comporte qu’un seul côté fonctionnel et une extrémité réduite normalisée à 10 mm, d’où des références du type 30x10 ou 40x10 selon la longueur utile retenue. On le rencontre sur les portes de garage à commande unique, les locaux techniques ou les coffrets extérieurs, là où aucune manœuvre depuis l’autre face n’est nécessaire. Le poser sur une porte d’entrée serait une erreur, car il condamne toute possibilité d’ouvrir depuis l’intérieur sans clé.

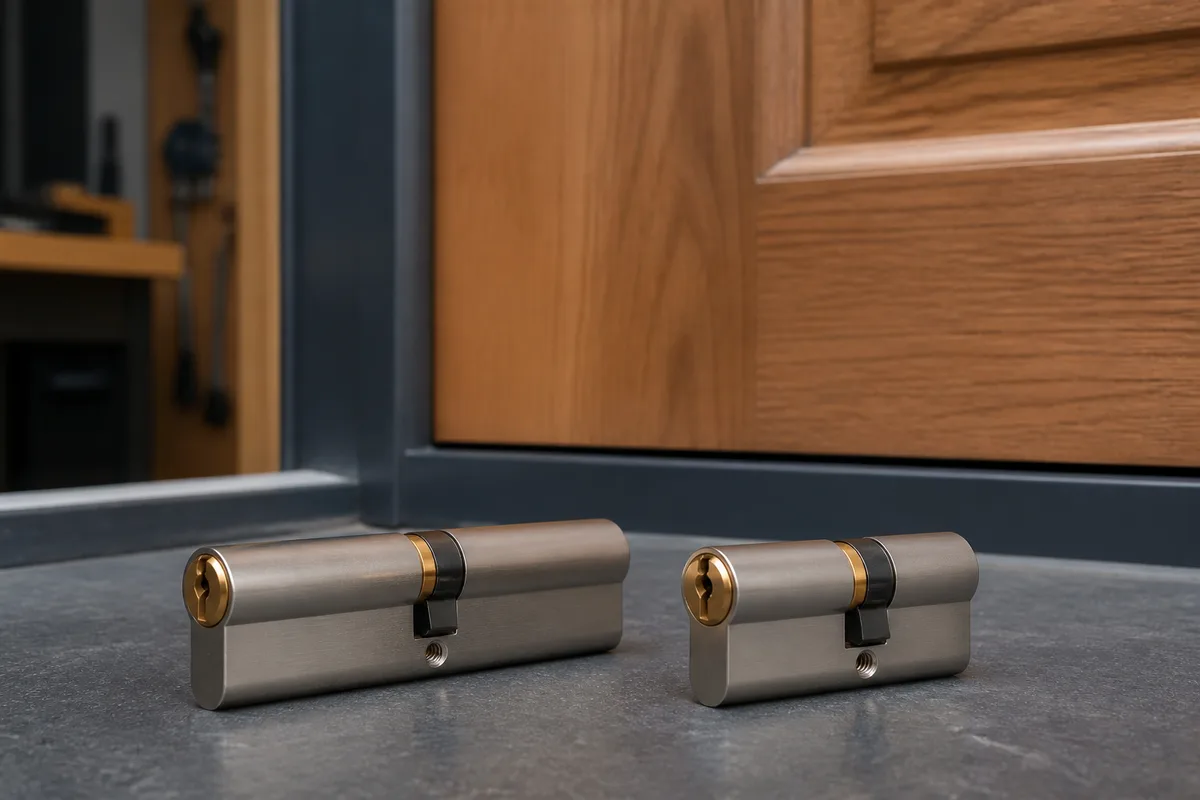

Le rapport entre les deux cotes influence enfin la résistance. Un cylindre très asymétrique, dont la partie extérieure dépasse largement, expose davantage de matière aux contraintes mécaniques. À longueur totale identique, une répartition plus équilibrée, appuyée sur une garniture qui vient recouvrir la tête du cylindre, réduit d’autant la surface accessible depuis l’extérieur. Ce raisonnement guide le choix bien plus sûrement que la recherche d’un modèle plus long.

Le sens de lecture n’est pas un détail

Un cylindre 30x40 n’est pas un 40x30 : le sens compte. La convention la plus répandue chez les fabricants français annonce d’abord la cote extérieure, celle qui donne sur la rue ou sur le palier, puis la cote intérieure. Un 30x40 mesure donc 30 mm dehors et 40 mm dedans, répartition logique puisqu’elle limite la matière exposée du côté accessible. Une inversion des deux nombres produit un cylindre dont la partie longue se retrouve du mauvais côté, avec deux conséquences opposées et également gênantes.

Du côté extérieur, un excès de longueur crée un débord qui dépasse de la garniture. Ce dépassement offre une prise mécanique là où l’on cherchait précisément à n’en offrir aucune. La règle de bon sens veut que le cylindre affleure la garniture extérieure, ou dépasse de moins de trois millimètres. Du côté intérieur, un cylindre trop court empêche la clé ou le bouton d’entraîner correctement le mécanisme.

Toutes les marques ne suivent pas la même convention d’affichage, et certaines documentations annoncent l’intérieur en premier. Devant un doute, la seule parade consiste à raisonner en longueurs réelles plutôt qu’en étiquettes : noter la cote intérieure et la cote extérieure séparément, puis vérifier ce que le vendeur ou l’installateur a compris. Cette vérification élémentaire épargne bien des allers-retours.

Compatibilité avec la serrure et avec la porte

Au-delà de la longueur, trois paramètres conditionnent la compatibilité. Le premier est le panneton, la came qui transmet le mouvement. Les serrures multipoints exigent parfois un panneton spécifique, dit à came longue ou déportée, sans lequel le mécanisme ne s’arme pas correctement. Le deuxième est la présence ou non d’un bouton moleté côté intérieur, pratique pour condamner sans clé mais déconseillé quand un vitrage se trouve à portée de main.

Le troisième tient à la fonction de la clé côté opposé. Un cylindre dit débrayable permet d’actionner la serrure de l’intérieur alors qu’une clé reste engagée à l’extérieur ; sans cette fonction, une clé oubliée dans la serrure bloque toute manœuvre depuis l’autre face. Le choix dépend du mode de vie : un logement occupé par plusieurs personnes gagne à disposer de cette souplesse, une porte d’accès unique s’en passe.

Un quatrième critère apparaît dès que plusieurs ouvertures sont concernées. Le passe partiel consiste à faire fonctionner plusieurs cylindres avec une même clé, ou à organiser une hiérarchie entre clés : porte d’entrée, cave, garage, boîte aux lettres. Ce confort suppose que tous les barillets proviennent du même système et du même fabricant, et il se commande à la fabrication, pas après coup. Ajouter une porte au jeu quelques années plus tard reste possible tant que la gamme est produite, ce qui plaide pour un système répandu plutôt que pour une référence confidentielle.

Vient enfin la question du jeu de clés. Les modèles à clé protégée n’autorisent la reproduction que sur présentation d’une carte de propriété, tant que le droit de propriété industrielle reste en vigueur. Les distinctions entre les différentes protections sont détaillées dans notre page sur la clé protégée et la clé brevetée, et elles pèsent lourd dans le choix d’un barillet destiné à durer.

Reconnaître un cylindre sérieux

La norme européenne EN 1303 encadre les cylindres de serrure et leurs clés. Son classement prend la forme d’une suite de huit caractères, chacun rendant compte d’un essai distinct : catégorie d’usage, durabilité, masse de porte, aptitude aux portes coupe-feu, sécurité d’utilisation, résistance à la corrosion et à la température, sécurité liée à la clé, puis résistance à l’attaque en dernière position. Ce sont ces deux derniers rangs qui intéressent la sécurité au sens courant, les premiers décrivant surtout l’endurance, la durabilité s’exprimant en dizaines de milliers de cycles de manœuvre. Un produit qui affiche ce classement a été soumis à des essais, ce qui constitue un premier filtre objectif face aux arguments purement commerciaux. La certification A2P complète ce cadre pour les modèles destinés à la sécurité : délivrée après essais en laboratoire de résistance à l’effraction, elle s’exprime en étoiles, une étoile pour au moins cinq minutes, deux pour dix, trois pour quinze. Notre article sur la lecture des étoiles A2P précise ce que ces durées mesurent réellement.

Quelques signes matériels complètent la lecture des certificats. Un corps en laiton massif plutôt qu’en zamak, des goupilles nombreuses et de profils variés, une protection anti-perçage annoncée par le fabricant, une clé au profil complexe et à la découpe nette : autant d’indices d’un produit conçu pour résister. À l’inverse, un barillet très léger en main, vendu sans notice ni référence, appelle la prudence.

Reste la question de l’écart entre les gammes. Trois éléments en expliquent l’essentiel, et ils se lisent sur la fiche technique plutôt que sur l’emballage : le classement obtenu aux essais, le mode de protection de la reproduction des clés, et le nombre de portes que le système doit couvrir avec une même clé. Un barillet à reproduction libre, sans classement affiché et livré avec trois clés banales, ne relève pas de la même catégorie qu’un système à profil contrôlé, classé, et conçu pour accueillir des portes supplémentaires plus tard. Comparer deux produits suppose donc de comparer ces trois lignes, jamais les seuls arguments mis en avant. Investir dans le barillet reste, à budget contraint, l’arbitrage le plus efficace : c’est la pièce la plus exposée, la plus facile à remplacer et celle dont dépend tout le reste du mécanisme.
